空調水系統的類型、設計及日常維護

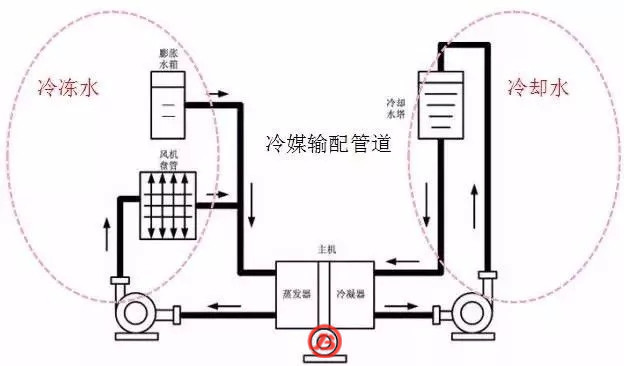

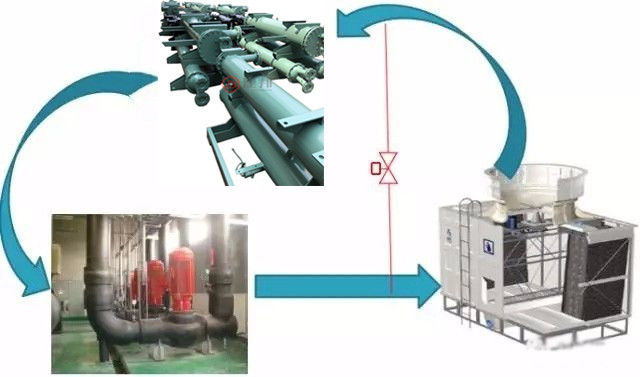

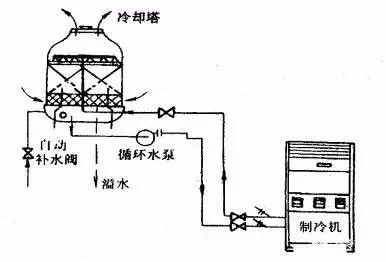

空調冷卻水系統由冷卻水管道、冷卻泵、冷凝器、冷卻塔組成。
空調冷卻水系統按照供水方式，可以分為：直流供水、循環供水。
1、直流式供水系統
冷卻水經冷凝器等用水設備后，直接排入下水道或河道，利用后的冷卻水可以綜合利用：比如生產、生活用水。
2、循環水冷卻系統：
可分為自然通風冷卻循環系統與機械通風冷卻循環系統。
機械通風冷卻循環系統：采用自然冷卻或機械通風冷卻塔或噴射式冷卻塔，使冷卻水與機械通風接觸進行熱量交換。
冷卻塔水箱容積：不應小于系統流量的1.2倍。冷卻系統補水量一般為1-2%系統流量。

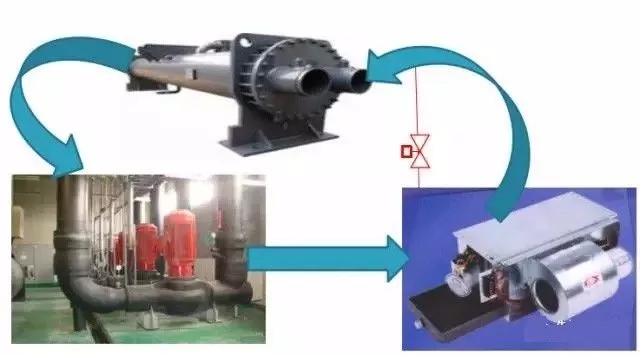

空調冷凍水系統由冷凍水管道、冷凍泵、蒸發器、末端空調設備組成。
根據配置形式、水泵配置、調解方式等不同，空調水系統可以分成不同的類型。

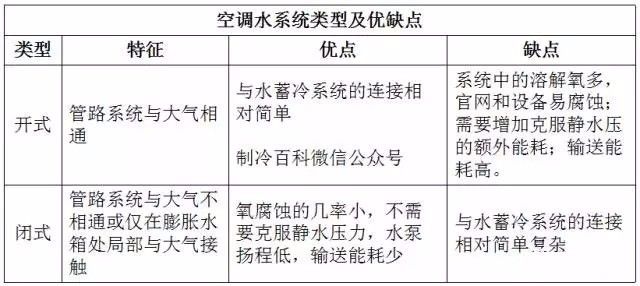

1、按照水系統是否與大氣相通，可以分為開式系統和閉式系統。
開式系統：冷卻系統、水、冰蓄冷系統、生活供水等場合。
閉式系統：冷凍、供暖系統等場合。

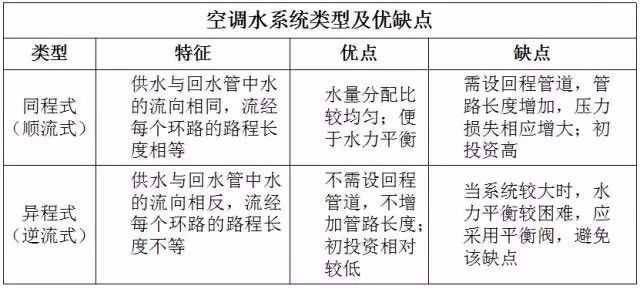

2、按照空調水系統的回水布管方式，可以分為同程式和異程式兩種回水方式。
同程系統：系統較大、熱負荷分散不均等場合。
異程系統：系統較小、熱負荷分散較均勻的場合。

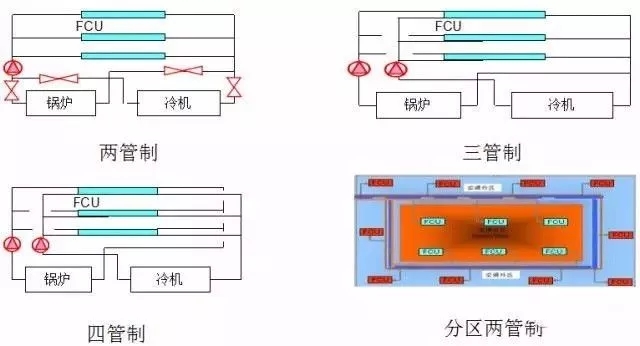

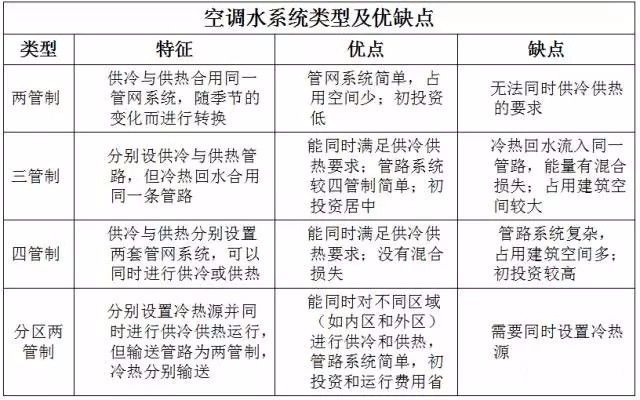

3、按照水系統管道配置的多少，可以分為兩管制、三管制、四管制以及分區兩管制方式。
多管制系統實用場所
兩管制系統：適用于同一熱源，采暖供冷不同時使用的場合；如地 源熱泵、北方地區。
三管制系統：能量損耗較大，采用該種方式較少。
四管制系統：采用兩個熱源（冷機+鍋爐）存在同時供冷供熱場所。如辦公室和實驗室混用的建筑場所等。
分區空調系統：采用兩個熱源（冷機+鍋爐）存在同時供冷供熱場所。如建筑物單層面積較大的商場等。

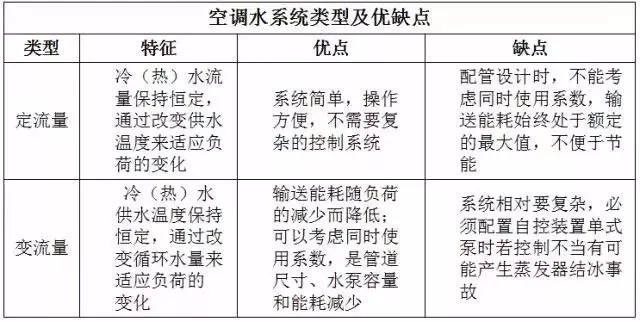

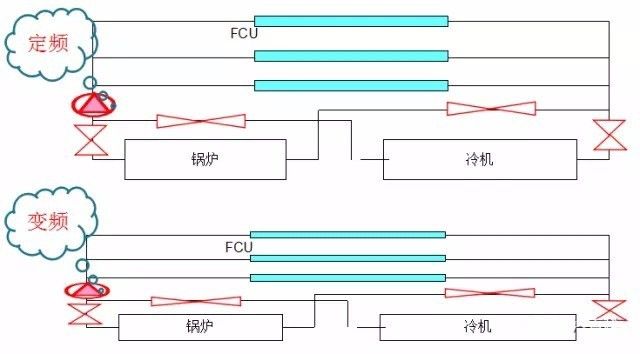

4、按照流量分為定流量和變流量系統
定流量系統：熱負荷變化較小的車間、潔凈室、商場、車站、劇院等等場所。該系統節能空間較小。
變流量系統：適用于熱量變化較大酒店、客房等場所。該系統存在較大節能空間。

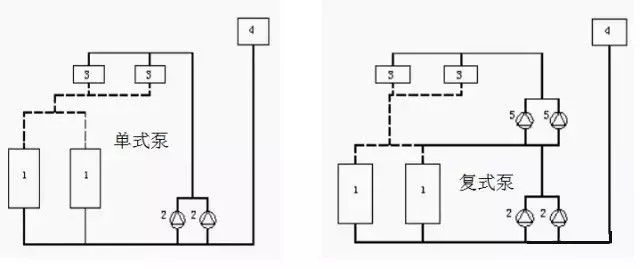

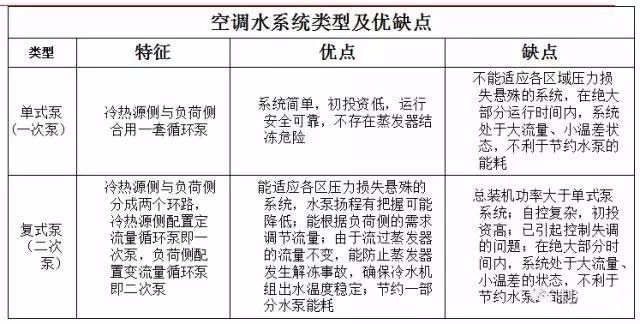

5、按照能源側與負荷側是采用合用同一循環系統還是采用兩個循環系統，可以分為單式泵和復式泵兩種系統。
單式泵：適用于系統較小、熱負荷均勻的場所。如：潔凈室、車間等場所。
復式泵：適用于系統較大、各區域系統需求較大的場所。如：市政熱力、科技園區等。
水系統設計參數
管道沿程阻力一般為100-300Pa/m，通常最大值不應超過400Pa/m
局部阻力因設備不同而不同：
冷水機組蒸發器阻力：30-80KPa
冷凝器阻力：50-80KPa
吸收式機組蒸發器阻力：40-100KPa
冷凝器阻力：50-100KPa
風機盤管阻力表冷器阻力：10-20KPa
熱交換器阻力：20-80KPa
熱交換器阻力：20-50KPa
冷卻塔阻力：20-80KPa
自動控制閥門阻力：30-50KPa
系統流速選擇：
水泵吸水管：1.2-2.1m/s
水泵出水管：2.4-3.6m/s
一般供水管：1.5-3.0m/s
排水管：1.2-2.0m/s
自來水供水管：0.9-2.0m/s
冷卻水管道流速：
管徑：DN≤250流速：1.5-2.0m/s
管徑：250 ＜DN ＜500流速：2.0-2.5m/s
管徑：DN≥500流速：2.5-3.0m/s
空調水系統的水質管理
嚴格控制和管理水系統中的水質，控制和管理水系統中的水在運行中不被污染，采取合理的水處理方法和防止污染的措施。
1.管道和設備表面沉淀的水垢和水渣,影響導熱；
2.腐蝕金屬，縮短系統壽命；
3.不溶解雜質在管道內沉積，減小通流面積，增大水流阻力，增及運行費用；
4.開式系統水與空氣接觸，空氣中的雜質、細菌會進入水系統。引起空氣污染，影響人的身體健康、促進腐蝕、產生粘泥和水藻可堵塞管路。
閉式水系統的水質控制：
冷凍水系統多為閉式水系統，該系統不與空氣接觸，只有補給水會給循環水帶入溶解氧而引起腐蝕。冷凍水溫比較低（7-12℃）腐蝕速度很慢，只要向系統系統中投入腐蝕抑制劑作為防腐蝕的水處理技術措施，就可以滿足防腐要求。系統停止運行時，系統要充滿水。該系統不需要為防止結垢和抑制水藻而進行添加藥劑。
開式系統的水質控制：開式水系統與空氣接觸容易產生結垢、腐蝕、粘泥和水藻。對開式系統要采水處理技術措施。
防結垢水處理方法：排污法、酸化法、軟化水以及投入阻垢劑；
防腐蝕水處理方法：系統中投入腐蝕抑制劑的藥物，如：有機磷酸鹽、聚丙烯酸、聚丙烯酸鈉、聚磷酸鹽等。
防水藻、粘泥處理辦法：常用藥劑有氧化型和非氧化型兩大類。比如：液氯、次氯酸鈉和二氧化氯。
水系統設備日常維護
1、冷卻塔的檢修
檢查風機功能，調整軸承和皮帶松緊度；
檢查散水和噴霧狀態是否正常；
檢查流入冷卻塔的水是否均勻；
檢查填料是否完好；
檢查水質是否合格；
檢查水滴是否飛濺，漂移量是否過大；
檢查水箱浮球或繼電器是否正常；
水箱底部是否漏水。
2、水泵
檢查水泵的聯軸器、止回閥、軸承是否正常；
檢查水泵的減振器、軟連接是否正常；
檢查水泵運轉是否有噪音或震動
檢查水泵的排氣旋塞、啟動旋塞、密封墊是否正常
檢查電機絕緣是否正常.
3、冷凍機日常維護
檢查節油器浮子功能是否正常。
檢查壓縮機、蒸發器、冷凝器、油泵以及冷媒管道的密封性。
檢查系統制冷劑的壓力是否正常。
檢查油位是否正常。
電機絕緣電阻是否正常。
檢查各繼電器是否運轉正常。
4、冷水機組定期保養
對機組的密封部件進行檢查、鑒定和調整。
對溫度計、壓力表、油壓計進行檢測。
對冷凝器進行清洗。
壓縮機油更換。
對電機絕緣進行檢測等。
