廣東捷邦公司本實用新型公開了一種溫度控制精準的管殼式蒸發器，包括保溫外殼和循環管，保溫外殼的內腔為空腔，循環管安裝在保溫外殼的內部，且循環管的兩端均貫穿并裸露至保溫外殼的外部，位于保溫外殼外部左側的循環管末端為制冷劑進口，位于保溫外殼外部右側的循環管末端為制冷劑出口，保溫外殼的上端左右兩側分別設有與其內腔相互連通的進水管和出水管，在保溫外殼的下端設有與其內腔相互連通的排水管，進水管的內壁安裝有第一溫度傳感器。本溫度控制精準的管殼式蒸發器，在水管出入口設置溫度傳感器，精準控制出入水溫度，在筒體底部加設應急排水口，防止凍裂銅管，外殼具有保溫功能內部溫度變化較小，并且換熱效率較高，使用方便。
技術領域
本實用新型涉及蒸發器技術領域，具體為一種溫度控制精準的管殼式蒸發器。
背景技術
專利號為CN201721798233公開了一種管殼式蒸發器，其包括中間管殼、管板及端蓋，端蓋上安裝有管托，一端的端蓋處設有制冷劑進口及出口，中間管殼內安裝有螺旋式折流板，折流板通過管芯定位固定，管芯的兩端套裝在管托上，折流板上設有多個通孔，中間管殼內回旋盤繞有冷媒管，冷媒管穿過折流板上的通孔與制冷劑進口相及制冷劑氣體出口相連通。
目前，市面上應用于空調領域中的管殼式蒸發器，其中干式管殼式蒸發器，冷媒介質走管程，冷凍水走殼程，因為水溫度控制不好，水在低溫環境，接近冰點溫度時，開始變得粘稠，結冰，導致機組凍壞，給用戶帶來巨大的經濟損失，并且現有的蒸發器外殼不具保溫功能，換熱效率較低，導致使用不便，為此，我們提出一種溫度控制精準的管殼式蒸發器。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種溫度控制精準的管殼式蒸發器，在水管出入口設置溫度傳感器，精準控制出入水溫度，在筒體底部加設應急排水口，防止凍裂銅管，外殼具有保溫功能內部溫度變化較小，并且換熱效率較高，使用方便，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種溫度控制精準的管殼式蒸發器，包括保溫外殼和循環管，保溫外殼的內腔為空腔，所述循環管安裝在保溫外殼的內部，且循環管的兩端均貫穿并裸露至保溫外殼的外部，位于保溫外殼外部左側的循環管末端為制冷劑進口，位于保溫外殼外部右側的循環管末端為制冷劑出口，所述保溫外殼的上端左右兩側分別設有與其內腔相互連通的進水管和出水管，在保溫外殼的下端設有與其內腔相互連通的排水管，所述進水管的內壁安裝有第一溫度傳感器，且所述進水管的中部安裝有第一電磁流量閥，所述出水管的內壁安裝有第二溫度傳感器，且所述出水管的中部安裝有第二電磁流量閥，在排水管的中部安裝有電磁閥，所述第一溫度傳感器和第二溫度傳感器的輸出端均電連接PLC控制器的輸入端，所述PLC控制器安裝在保溫外殼的右側面，且所述PLC控制器的輸出端電連接第一電磁流量閥、第二電磁流量閥和電磁閥的輸入端。
作為本實用新型的一種優選技術方案，所述保溫外殼包括真空層，所述真空層的兩側均設有泡沫層，所述泡沫層的外側設有石棉層，靠近保溫外殼內腔一端的石棉層外側設有不銹鋼涂層，真空層、泡沫層、石棉層具有隔熱保溫的功能，避免外部環境影響水溫，因為具有保溫功，能避免溫度急劇的變熱或者變冷。
作為本實用新型的一種優選技術方案，所述循環管呈S狀排列在保溫外殼的內部，S狀的循環管使得循環管換熱效率較高。
作為本實用新型的一種優選技術方案，所述保溫外殼的內部沿保溫外殼的軸向前后兩側分布有第一折流板和第二折流板，第一折流板和第二折流板使得水流方向發生變化，有利于換熱的進行。
作為本實用新型的一種優選技術方案，所述第一折流板和第二折流板均為半圓形板，且第一折流板和第二折流板的直徑小于保溫外殼的內腔直徑，第一折流板和第二折流板在改變水流方向的時候，不影響水的流通。
作為本實用新型的一種優選技術方案，所述第一折流板和第二折流板均安裝在循環管的S形間隙處，且相鄰的第一折流板和第二折流板交錯排列，使得換熱管的換熱效率更高。
作為本實用新型的一種優選技術方案，所述保溫外殼的內腔底部為傾斜面，且傾斜面的低端朝向排水管，在保溫外殼的內腔底部均勻開設有導流槽，導流槽的末端延伸至排水管的邊沿，傾斜面和導流槽有利于水從排水管快速排出。
與現有技術相比，本實用新型的有益效果是：本溫度控制精準的管殼式蒸發器，具有以下好處：
1、在水管出入口設置溫度傳感器，溫度傳感器電子信息傳入PLC控制器，PLC控制器可以根據反饋的信號，通過控制電磁流量閥，從而達到控制進出水溫度的目的，穩定的水溫保證了中央空調機組的安全穩定運行，用戶可以得到恒定的水溫，不再擔心機器因水溫波動而損壞；
2、在筒體底部加設應急排水口，在水側最低端，也就是筒體的底部，加設排水管，當機組因水溫不恒定，緊急停機時，最低端的電磁閥自動打開，排干凈里面的余水，防止循環管里面冷媒繼續蒸發，而避免水不流動導致的機組損壞；
3、外殼采用保溫外殼的設計，在溫度變化時候具有一定的保溫功能，避免溫度急劇的變熱或者變冷，使用方便；
4、內部循環管、第一折流板、第二折流板配合使得換熱效果較好。
附圖說明

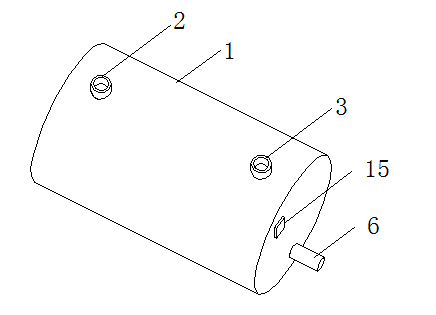

圖1為本實用新型結構示意圖；

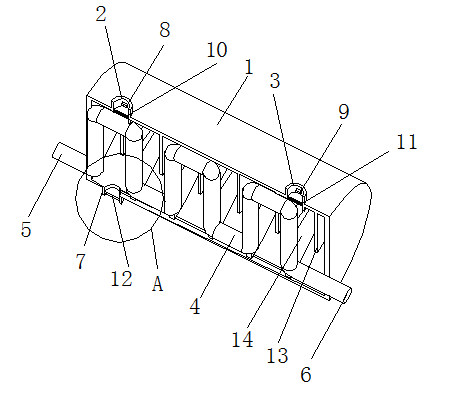

圖2為本實用新型內部結構示意圖；

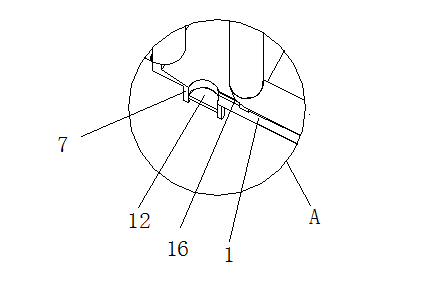

圖3為本實用新型A處結構放大示意圖；

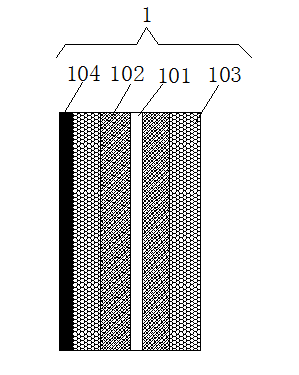

圖4為本實用新型保溫外殼的結構示意圖。
圖中：1保溫外殼、101真空層、102石棉層、103泡沫層、104不銹鋼涂層、2進水管、3出水管、4循環管、5制冷劑進口、6制冷劑出口、7排水管、8第一溫度傳感器、9第二溫度傳感器、10第一電磁流量閥、11第二電磁流量閥、12電磁閥、13第一折流板、14第二折流板、15 PLC控制器、16導流槽。
本實用新型在水管出入口設置溫度傳感器，精準控制出入水溫度，在筒體底部加設應急排水口，防止凍裂銅管，外殼具有保溫功能內部溫度變化較小，并且換熱效率較高，使用方便。
對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
