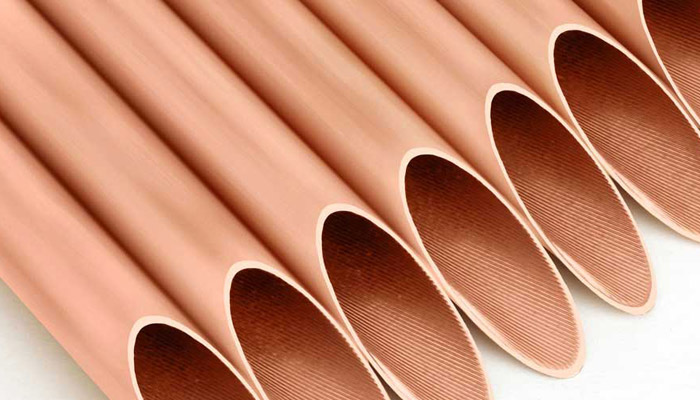

內螺紋焊接銅管的生產工藝

來源： 捷邦換熱 日期：2021-08-30

熱交換器的換熱性能，能夠有效提升空調等制冷設備的傳熱效率。近年來，空調制冷行業開始普遍使用內螺紋銅管，但國內目前所使用的內螺紋銅管直徑太小，施工人員對焊接標準和技術很難把握，內螺紋銅管的焊接問題成為急需解決的問題。

焊接管的生產工藝流程
制冷設備所采用的內螺紋銅管，主要原料為TP2紫銅帶。內螺紋焊接管的生產工藝流程如下：

1. 需要在銅帶的表面軋制螺紋，在壓螺紋工序過程中，需要注意的是壓紋輥要根據螺紋的形狀選擇適宜的數量；

2. 在經過多次壓輥后，銅帶便逐漸成型，從而形成圓形后高頻焊；

3. 運轉銅帶，焊接銅帶的頭部和尾部；

4. 當焊接完畢后，要用刀將螺紋管表面的毛刺刮掉；同時，為了保證焊接管的尺寸足夠標準，還需要運用定徑輥測量螺紋內管的外直徑，如果其符合橢圓度公差要求，便可以進入層繞工序；

5. 在此工序結束后，便進入最后的退火工序，在該工序中，可以使用的工具為罩式爐和水平連續爐；

6. 退火完畢，直接進行包裝，便可完成整個內螺紋焊接管的生產流程。

焊接管相較無縫管的優勢

焊接管的內壁清潔度要高于無縫管，原因就是焊接管會自動清掃自身內壁清潔度，其清潔標準已達國家標準的1/10。一般的無縫管內壁生銹，需要通過涂抹有機油，保持運轉的平滑性，不致于影響制冷設備的正常運轉，但是焊接管就不需要如此。

焊接管沒有漏點，主要體現在生產過程和高速焊接工藝中。合格的焊接管材會直接進入生產環節，所使用的生產設備以及工具可以保持15天以上的正常生產穩定狀態，而且所生產的焊接管不會存在任何缺陷。

除此之外，焊接管生產完畢后，會進入高速焊接工藝步驟，在此步驟中，設置了渦流探傷流程，從而切斷不合格產品，以防其進下一步工序。

W 型焊接螺紋管主要是用于R407C 冷媒空調，當冷媒在管道內流動時，氣液轉換以及冷媒混合可以同步進行，縮減分層所帶來的散熱效率降低影響。除此之外，在使用過程中，還需要注意不同類型空調制冷劑的流動速度，如果W 型螺旋管已不適用于現有流動速度，那么，還可以將多V 型螺旋管添加其中。

交叉型焊接螺紋管，經常被使用在R410A 冷媒空調中，由于R410A 媒超強的蒸發壓力彌補了交叉型螺紋壓降損耗。因此當冷媒以較高的流動速度在管理運行時，其運行表面積已經遠遠超過W 螺紋管以及單旋管面積，因此，其散熱效率也得到了同步的擴增。

螺紋銅管所應用的高頻焊接工藝

高頻焊接的主要原理為：

首先，需要將所有電流匯集在待焊區域，然后進行加熱，激發高頻電流當中的集膚效應以及鄰近效應，從而能夠在最短的時間內完成加熱工作，借助擠壓棍，完成高頻焊接流程。一般來說高頻焊接主要包含兩種不同的焊接方式：一是接觸高頻焊接，二是感應高頻焊接。

接觸高頻焊接原理為：將高頻焊接電流輸入觸頭和管胚焊邊緣區域，以此完成焊接工作。但是這種焊接方式，會極大地消耗電極觸頭，引發管坯變形，進而影響焊接質量；

感應高頻焊接原理為：借助高頻電流當中的肌膚效應和鄰近效應，快速加熱感應圈內溫度，從而能夠使穿過感應圈的待焊管胚，在高溫的作用下，完成焊接流程。

目前，國內普遍使用感應高頻焊接方式，這種焊接方式普遍被用來焊接直徑小、內壁薄的有色金屬管件。其不僅具有穩定的焊接過程，焊接質量優越，不需要消耗觸點材料，同時調節起來也更加的容易。

感應高頻焊接工藝

（1）壓紋。

壓紋機不同的分組，可以完成不同的壓紋過程。一般會分為兩組，上軋輥主要負責加工螺紋的溝槽以及刻痕，而下軋輥所運用的結構為平面結構。兩組軋輥會在帶料表面壓制組合溝槽。一般單旋螺紋只需要一組軋輥，便可以完成壓紋過程。為了保證螺紋加工工作順利進行，我們需要從以下幾個方面入手：一是軋輥間隙和平行度。軋輥間隙的大小會決定焊接邊厚度，進而最終導致不穩定焊接質量狀況發生。軋輥間隙的調整需要足夠的細致耐心，滿足清晰、飽滿的螺旋齒形要求，才能夠保障螺紋尺寸符合生產標準；其次，軋輥的平行度調節，需要有效的控制設備安裝軸。

二是關于提升焊接平穩度以及管材清潔度的要求。首先，軋制速度需要提升至200米/ 分鐘，保持均勻的管材底壁厚度；其次，將沒有軋制螺紋的邊緣厚度與銅帶底壁的厚度，兩者之間的厚度差值保持在0.01 毫米以內；除此之外，軋制后的銅帶表面應當螺紋清晰，為了防止產生波浪變形，可以在距銅帶一毫米區域內壓一條縱向平行的凸筋。

（2）圓管成型。

銅管的尺寸直接取決于銅管最終的成型狀態。銅管焊接成型的流程為：運用脹擴桿撐開內螺紋銅管，然后將連接管插入螺紋銅管內，增大散熱片和管壁的接觸面積，從而進行焊接工作。除此之外，當銅管成型后，還需要根據實際應用，在保留銅管原有尺寸以及焊接平行對齊、焊接擠壓余量充足的前提下做相應調整。普通的平片材料逐漸轉變?yōu)閳A管的實施過程為：首先，可以運用導向裝置，將材料運輸至成型機組，在保證材料變形中心對稱的基礎上，使材料能夠借助軋輥與材料間的摩擦力，保持相同變形量前進，在經過不同組的軋輥后，從而形成圓管毛坯。

高頻焊接間隙配合問題及解決方法

（1）問題

第一，產晶尺寸最終取決于銅管原始尺寸。整徑的范圍過大或過小，都會直接影響焊管微觀組織。除此之外，圓管成型原尺寸過小以及過大，會引發焊管變大以及焊縫對接邊擠壓量過少問題。與此同時，尺寸過大，會導致毛坯定型材料尺寸被拉寬，降低管壁厚度。第二，成型輥間距過小，分別會對材料毛坯、材料截面應力以及內螺紋銅管造成不同的影響。站在材料毛坯的角度，間隙過小會增大毛坯的變形量，導致焊接接近角呈現A 型；而從材料截面應力方面來講，應力會呈現不均勻分布狀態，在焊接完成后，必然會引發變形問題；而對于內螺紋銅管來說，其會削減壓制成型螺紋高度，螺紋的形狀受其影響會被改變。第三，還會引發材料的變形量呈現不均衡分布狀態。材料會出現起皺現象，褶皺區域分布在材料的兩邊，并且褶皺處有明顯的開裂以及焊縫缺陷。

（2）間隙問題解決方法

調整軋輥的間隙，我們可以采取以下幾點方法：首先，我們需要以標尺上的刻度為依據，在確定軋輥的初始位置后，按照標準刻度，測量不同組軋輥之間的間隙；按照測量距離調整好后，可以將材料送到成型輪組中，觀察材料邊緣狀態，從而能夠適時地調整軋輥間隙大?。唤酉聛磉M入焊接階段，啟動焊接設備，觀察待焊接邊的對接狀況以及焊接過程是否穩定；焊接完畢后，分析焊縫是否達到標準。

（3）導向與焊接擠壓。

導向與焊接擠壓主要指的是，借助擠壓輪所給的擠壓力，將焊縫中的雜質以及融化金屬等物質擠出，通過高溫使固相金屬緊密連接，以此完成焊接。需要注意的是，擠壓力的大小會直接影響焊縫的牢固性以及焊接缺陷狀況。例如，擠壓力過大，會引發變形；過小，并不能擠出異物，從而導致焊接缺陷。調整擠壓力大小，可以借助記壓力設定值以及焊接過程，完善擠壓輪間隙。市面上出現，一種陶瓷擠壓輪，不僅解決了電能消耗問題，同時也提升了擠壓輪的耐熱性能，降低擠壓輪冷卻要求，減少焊接缺陷問題發生的概率。導向以及擠壓輪之間的距離大小，可以通過對焊接區V 形角的調整進行改善。除此之外，調節導向輪，可以使焊縫位于毛坯上方，方便焊接工作進行。

綜上所述，目前內螺紋焊接銅管工藝得到推廣和普遍使用。該焊接管具有無縫管所無法比擬的優勢，同時，借助高頻焊接技術，增大銅管內部的表面積，從而擴張散熱面積，有效提升制冷設備的散熱性能。
