離心水冷系統包含于“中央空調系統”，捷邦管殼式換熱器先簡單介紹一下中央空調系統。

“中央空調系統”由哪些部分構成？

1．冷、熱源部分（冷凍機、蓄冰裝置、鍋爐、冷卻塔、冷卻水泵等）

2．輸配部分（一級冷水泵、次級冷水泵、熱水泵等）

3．空調末端設備(風機盤管、新風機組、空調機組）

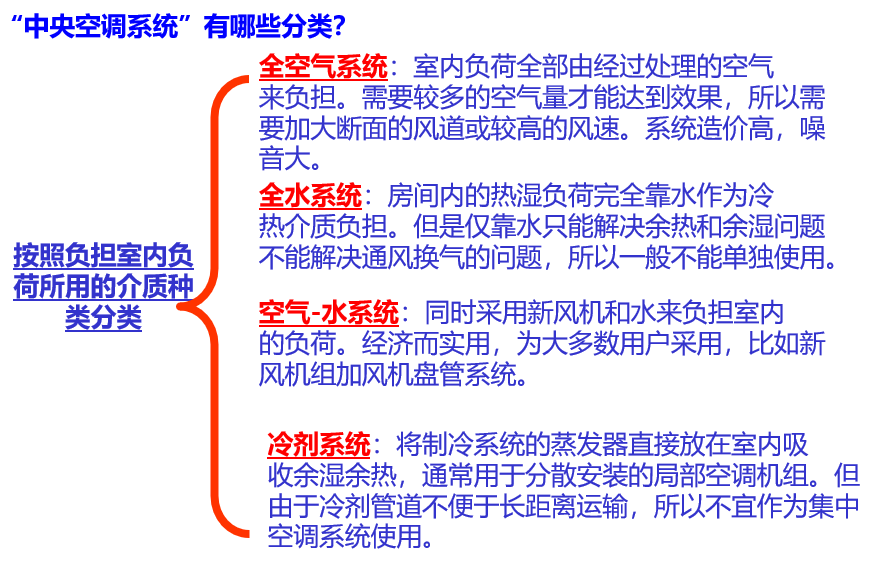

中央空調系統的分類

空氣－水系統

離心系統屬于典型的空氣-水系統。

空調房間的熱濕負荷同時用經過處理的空氣和水來負擔的空調系統。其主要的系統形式為：空氣與作為冷、熱介質的水同時送進被空調房間，空氣解決房間的通風換氣或提供滿足房間最小衛生要求的新風量，水則通過房間內的小型空氣處理設備來承擔房間冷、熱負荷及濕負荷。通常有新風加冷輻射吊頂空調系統、風機盤管機組加新風空調系統。

我們直接感受到的“離心系統”，比如辦公室的出風口與回風口。

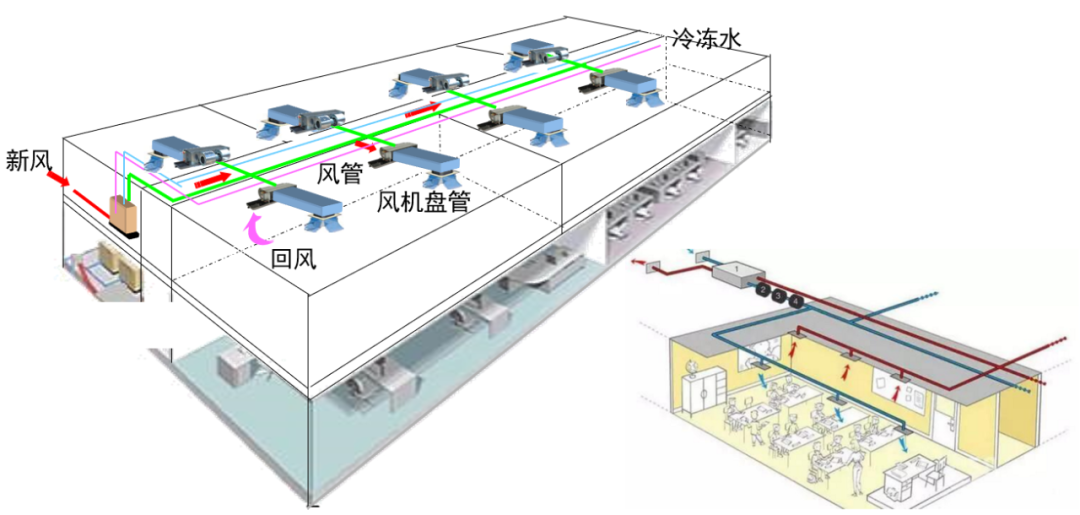

風機盤管機組加新風空調系統

風機盤管機組加新風空調系統是典型的離心冷水系統的空調末端。

優點：

１）可以獨立地調節室溫，并可隨時根據需要啟停機組，節省運行費用。

2）風管量少尺寸小，節省建筑空間。

3）只需新風空調機房，機房面積小。

缺點：

1）分散布置，敷設各種管線較麻煩，維修管理不方便。

2）機組壓頭小，室內氣流分布受限制。

3）水系統復雜，易漏水，維修點多。

適用性：

主要用于酒店客房、公寓、醫院病房、大型辦公樓建筑、需要增設空調的小面積多房間的建筑。

水冷系統

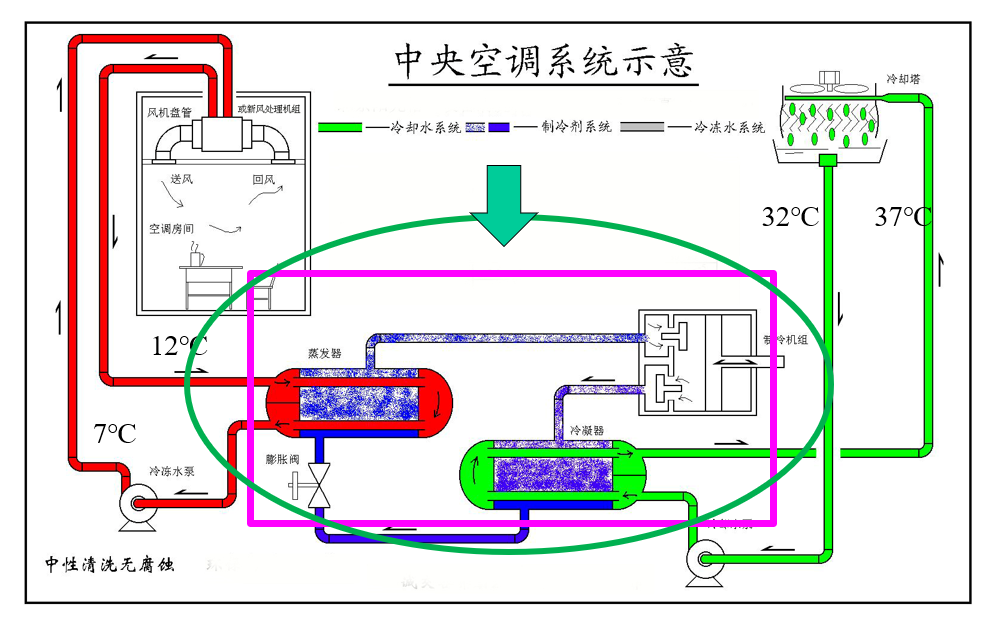

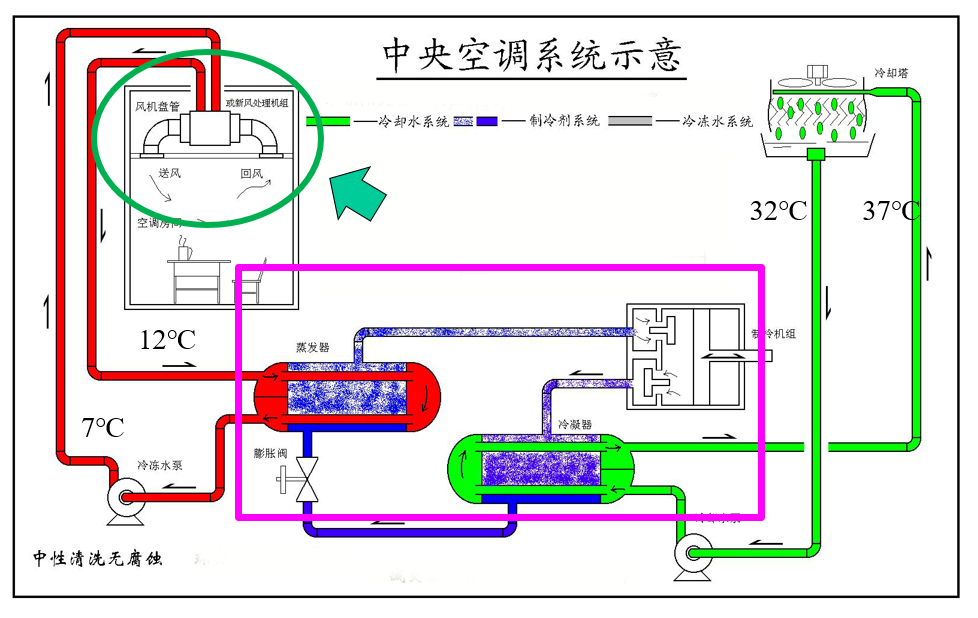

空調系統——水冷系統

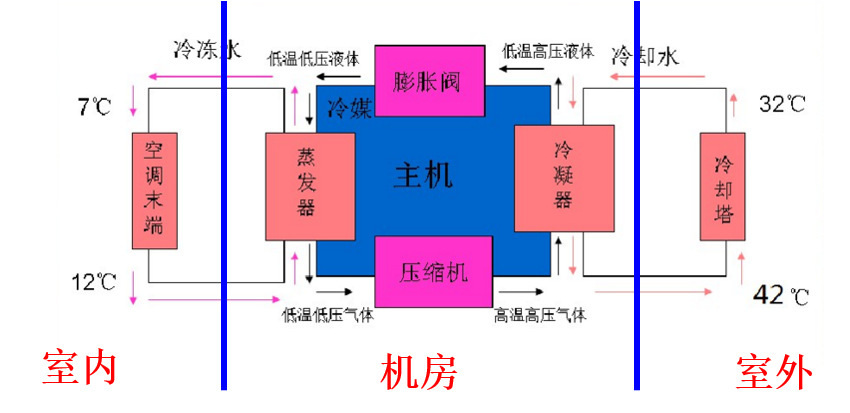

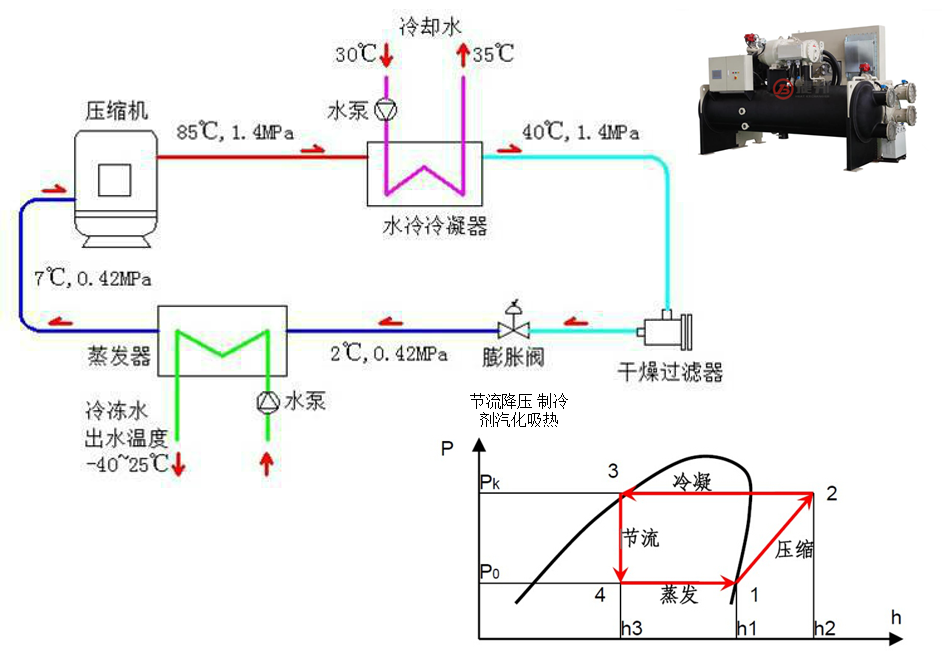

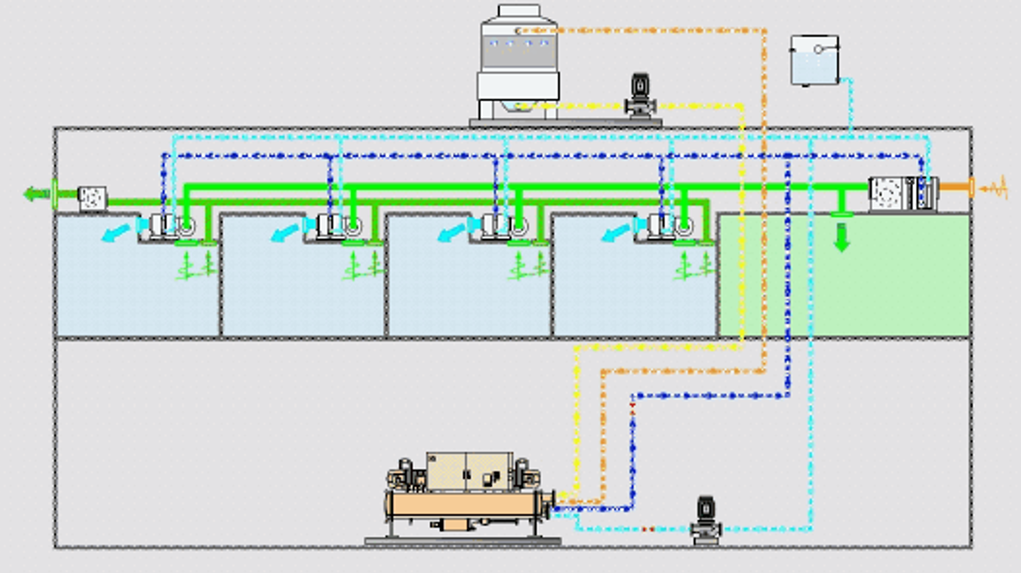

簡單一級系統——水冷系統

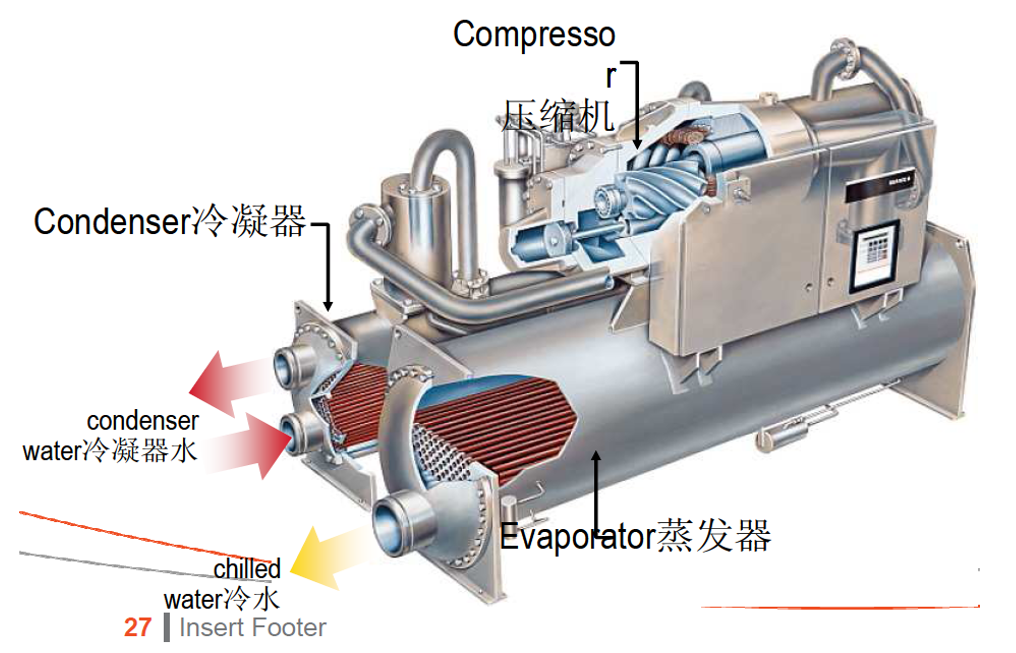

離心機結構圖——水冷系統


離心冷水機組優缺點

優點：

1.相同制冷量的水機組與風冷機組比較，水冷式機組的總體耗電量（包括冷卻水泵及冷卻塔風機的電耗量）僅為風冷式機組耗電量的70％；

 2.冷水機組全年制冷效果都很好，可靠性高

 3.冷水機組使用壽命長

缺點

1.需專用機房、冷卻塔、冷卻水泵、冷凍水泵等設備，初期投資較大；

2.需要循環水，水資源消耗大；

3.水冷機組不僅要對機組進行維護對冷卻設施也需要很多的維護，較風冷機組相比維護費用高；

4.若考慮冬季采暖，則需另設熱水鍋爐作為系統熱源。

離心機的冷卻水系統

1、直流式冷卻系統

冷卻水可以是河、湖、地下水或城市自來水，冷凝器的用后的冷凝水直接排入下水道或用于灌溉農田，該系統只適用于水源充沛的地區；

2、混合式冷卻水系統

采用深井水為冷卻水，由于深井水水溫低，為節約用水，將部分來自冷凝器的冷卻水與深井水混合，使其既滿足冷卻水溫要求，又達到節約用水的目的。

3、循環式冷卻水系統

將來自冷凝器的冷卻水通過冷卻降溫，再用水泵送回到冷凝器中循環使用，以達到節約用水的目的，只需少量補水即可。

離心機冷卻水系統

自然通風冷卻循環系統：只適用于空氣溫度較低，相對濕度小的地區的小型制冷系統

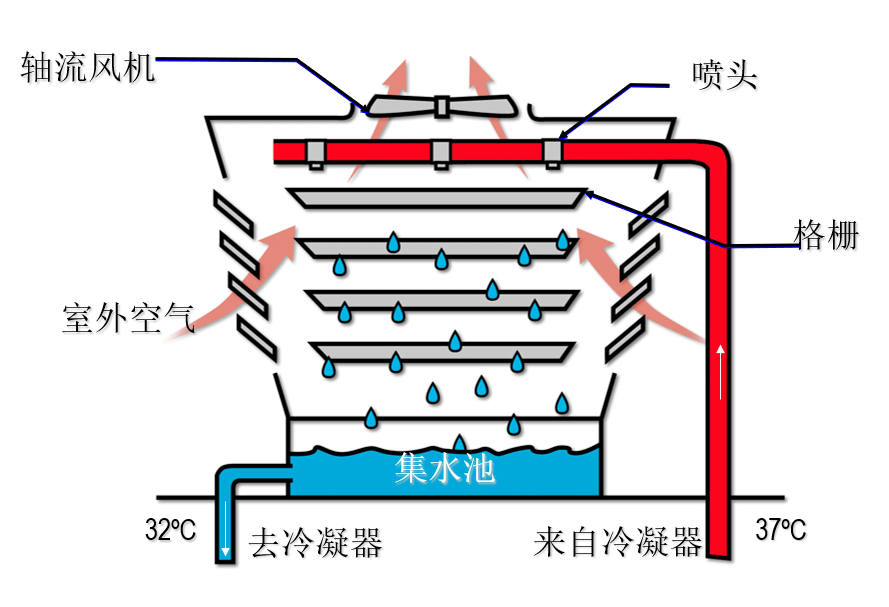

機械通風冷卻循環系統：采用機械通風冷卻塔，冷卻水與空氣充分接觸其溫度可降至比空氣的濕球溫度高4～6℃。

離心機冷卻水系統-冷卻塔
冷卻塔是一種廣泛應用的熱力設備，其作用是通過熱、質交換將高溫冷卻水的熱量散入大氣，從而降低冷卻水的溫度。

（1）按空氣與水接觸的方式，可分成濕式冷卻塔和干式冷卻塔，以及二者結合的干濕式冷卻塔。

在濕式冷卻塔中，空氣和水直接接觸進行熱、質交換，其熱、質交換效率高，冷卻水的極限溫度為空氣濕球溫度，缺點在于冷卻水存在蒸發損失和飄散損失，并且水蒸發后鹽度增加，需要補水；干式冷卻塔中，水或蒸氣與空氣間接接觸進行熱交換，不發生質交換，它主要用于缺水地區及特殊場合，熱交換效率一般比較低，并且投資大，耗能高。

（2）按通風方式，分為自然通風冷卻塔和機械通風冷卻塔。

自然通風冷卻塔又稱風筒式或雙曲線型塔，它利用塔內外的空氣密度差造成的通風抽力使空氣流通(自然通風)，其冷卻效果穩定，運行費用低，故障少，易維護，風筒高飄滴和霧氣對環境影響小，缺點在于空氣內外密度差小，通風抽力小，不易用在高溫高濕地區；機械通風冷卻塔又分為抽風式和鼓風式冷卻塔，分別利用抽風機或鼓風機強制空氣流動，它的冷卻效率高，穩定，占地面積小，基建投資少，但運行費用高，其中抽風式使塔內呈負正壓狀態，有利于水蒸發，鼓風式情況則相反，鼓風式冷卻塔主要用于小型冷卻塔或水對風機有侵蝕性的冷卻塔中。

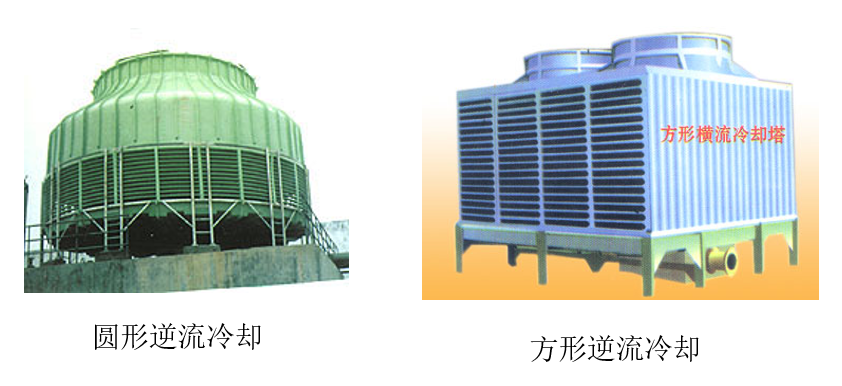

（3）按水和空氣的流動方向分，可分為逆流式冷卻塔和橫流式冷卻塔兩種。

其中，逆流式冷卻塔里水自上而下，空氣自下而上，橫流式冷卻塔中水自上而下，空氣從水平方向流入。

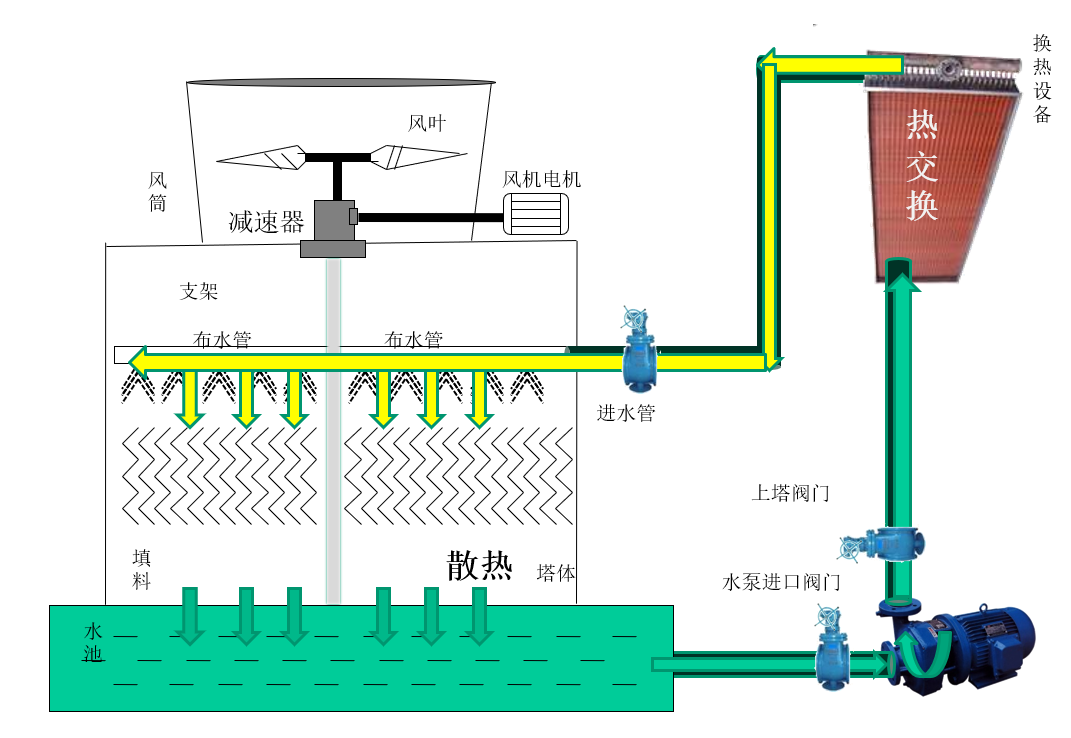

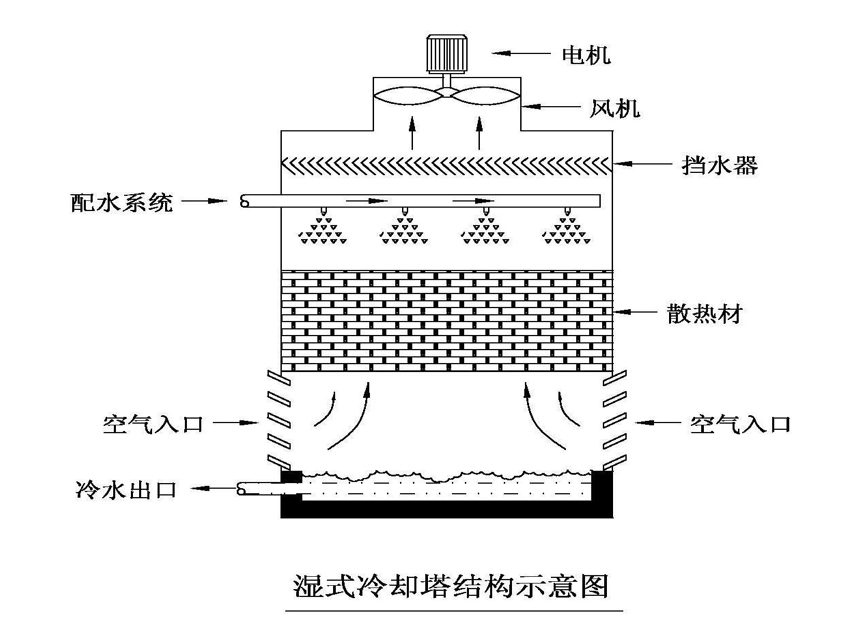

濕式冷卻塔

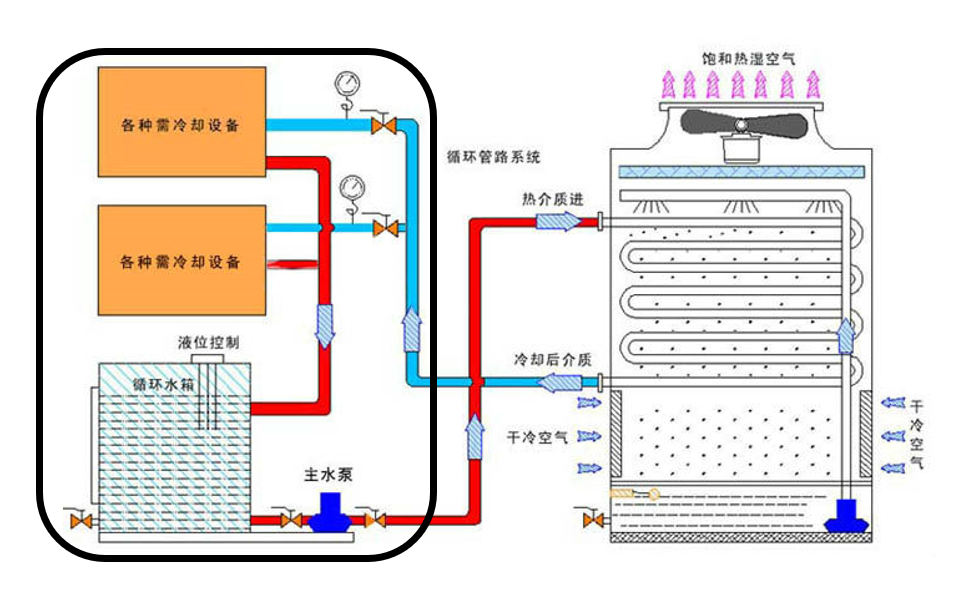

干式冷卻塔

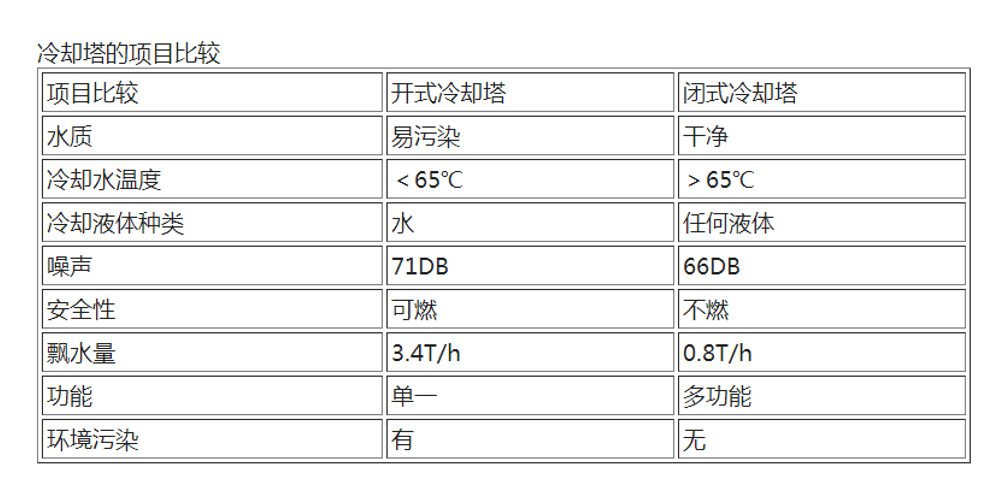

閉式與開式冷卻塔參數對比
